Studi Kasus

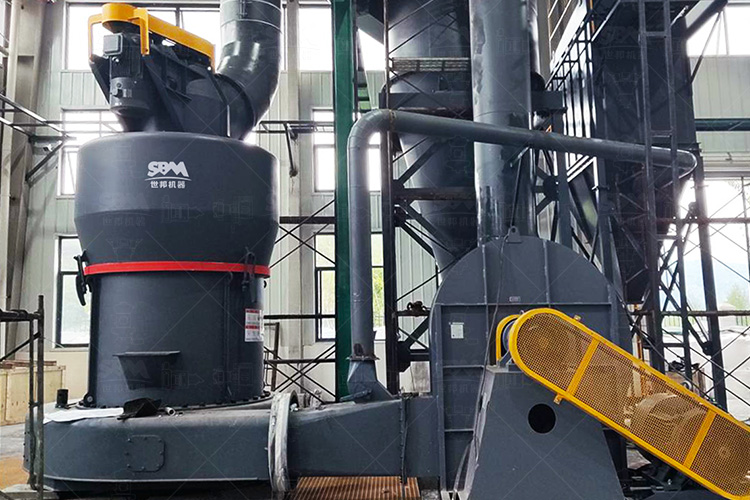

Lini scrap baterai litium 40.000 ton/tahun — Jiangxi
PMD mill, produk 150 mesh untuk material energi baru.

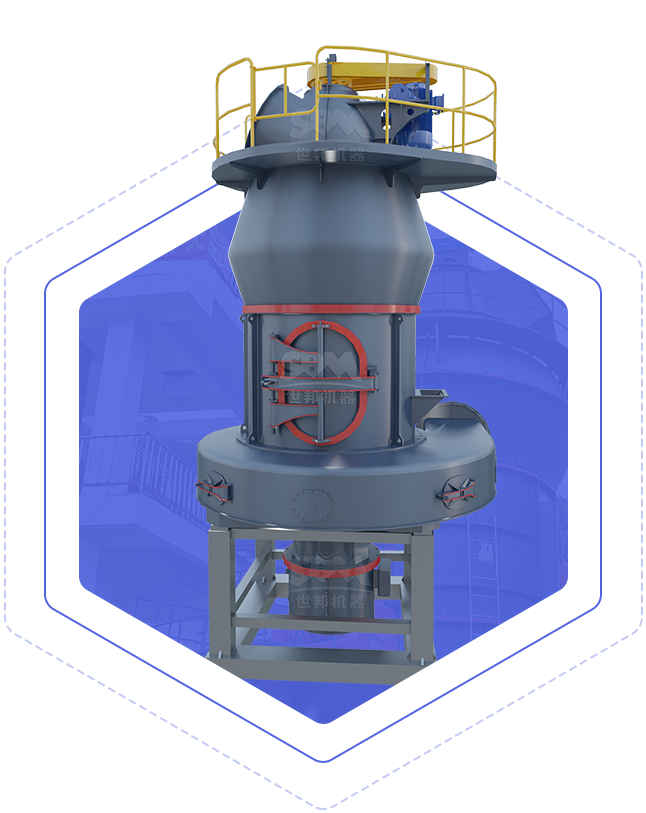

PMD Permanent-Magnet Direct-Drive Mill
Mill European-type pertama di industri yang memakai motor magnet permanen sebagai penggerak langsung spindle — tanpa sabuk, tanpa kopling, torsi besar pada putaran rendah sesuai karakter beban mill.
- Direct drive magnet permanen
- Hemat biaya energi
- Kontrol pintar jarak jauh
| Kehalusan | 1,6–0,038 mm (10–400 mesh) |
|---|---|
| Kapasitas | 6–55 ton/jam |
| Penghematan energi | 20–30% vs motor asinkron; total −15% |
| Ukuran umpan | ≤35–50 mm |
Keunggulan Utama
- ✓Direct drive tanpa rugi transmisi. Motor sinkron magnet permanen menempel langsung ke spindle: torsi penuh di putaran rendah, efisiensi motor naik tajam.
- ✓Blower hemat energi −8–10%. Blower berperforma tinggi khusus sesuai kebutuhan sistem menaikkan efisiensi energi kinetik 15%.
- ✓Classifier presisi. Analizer segel ganda menahan lolos kasar dan menjaga puncak distribusi partikel tetap tajam.
- ✓Aplikasi mobile & alarm. Pantau, setel, dan terima peringatan dari smartphone — tanpa ruang kontrol terpisah.
Prinsip Kerja
Prinsip penggilingan mengikuti MTW European mill; yang berubah adalah penggerak utama: motor magnet permanen menggantikan rangkaian motor asinkron + reducer sabuk, menghilangkan rugi transmisi 5–8% dan menurunkan kebisingan. Kontrol inverter menyesuaikan putaran spindle dengan beban aktual.
Spesifikasi Teknis
Parameter PMD
| Model | PMD150 | PMD185 | PMD198 | PMD218 |
|---|---|---|---|---|
| Kapasitas (t/h) | 6–25 | 10–38 | 15–45 | 18–55 |
| Umpan maks (mm) | 35 | 40 | 45 | 50 |
| Kehalusan (mm) | 1,6–0,045 (min 0,038) | sama | sama | sama |
| Motor utama (kW) | 90–110 | 160–185 | 220–250 | 280–315 |
| Motor blower (kW) | 90–132 | 185–200 | 220–250 | 280–315 |
| Motor classifier (kW) | 18,5–22 | 30–37 | 45–55 | 55–75 |
| Putaran utama (r/min) | 93–105 | 80–90 | 73–85 | 56–70 |
Material & Aplikasi
- Batu kapur
- Dolomit
- Kalsit
- Scrap baterai litium
- Gipsum
- Barit
Proyek Terkait
Studi Kasus

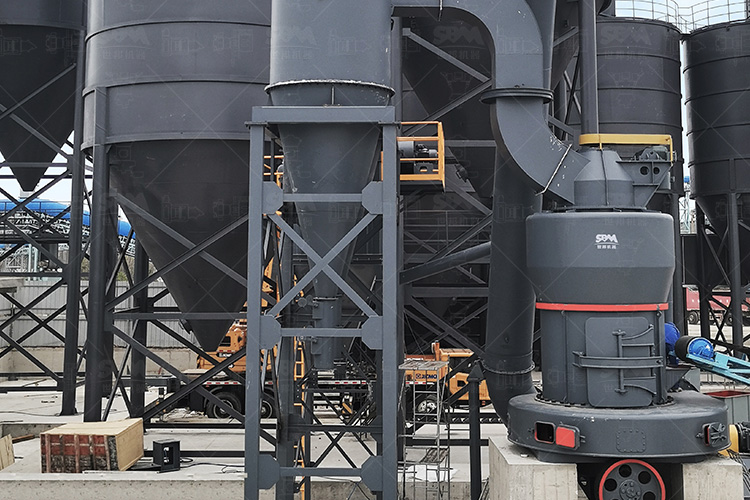

Lini mineral 100.000 ton/tahun — Shanghai
PMD direct-drive pada operasi 24/7.
Pertanyaan Umum
Dari mana penghematan 20-30% berasal?
Motor asinkron konvensional kehilangan energi di reducer dan sabuk serta bekerja di luar titik efisiensi terbaik pada beban rendah. Direct drive magnet permanen menghapus rugi itu dan menjaga efisiensi >95% di rentang beban lebar.
Bagaimana payback period-nya?
Dengan operasi 6.000 jam/tahun dan tarif industri, selisih tagihan listrik umumnya menutup tambahan harga unit dalam 2–3 tahun.
