Studi Kasus

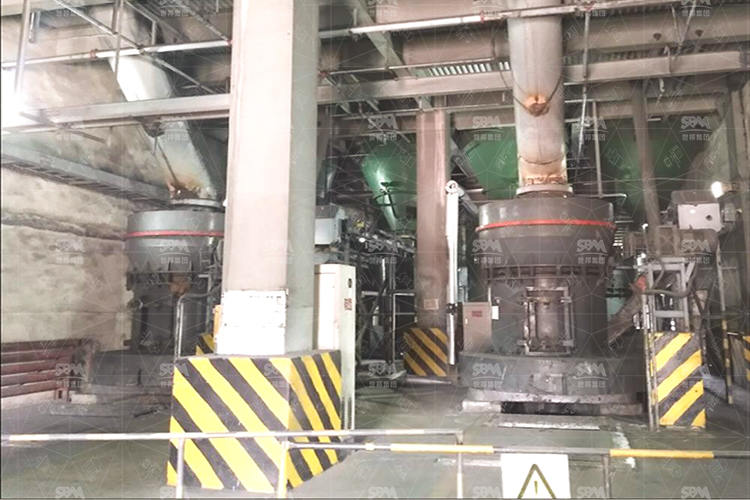

Lini mineral 180.000 ton/tahun — Xinjiang
MTW/MTM mill untuk desulfurisasi batu bara.

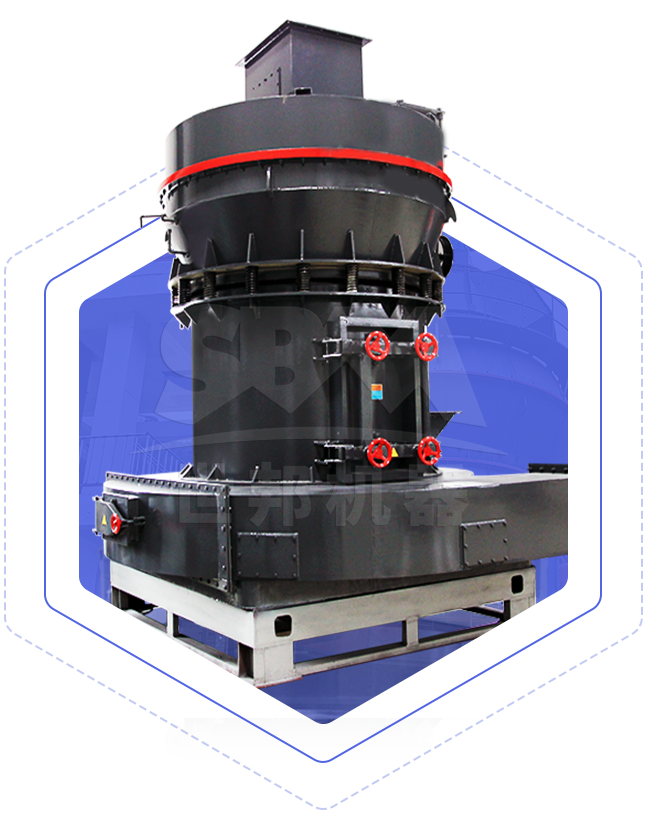

MTM Medium-Speed Trapezium Mill
Penerus mill Raymond yang disempurnakan pada sistem hisap udara, modul impeller, dan struktur trapezium — solusi ekonomis untuk bubuk 80–400 mesh kapasitas 3–22 ton per jam.
- Output tinggi
- Biaya rendah
- Lebih ramah lingkungan
| Kehalusan | 1,6–0,038 mm (10–400 mesh) |
|---|---|
| Kapasitas | 3–22 ton/jam |
| Ukuran umpan | <25–35 mm |
| Sistem | Tertutup dengan sirkulasi udara positif-negatif |
Keunggulan Utama
- ✓Efisiensi hisap udara 85%. Impeller model baru menaikkan efisiensi dari 62% menjadi 85% — bubuk terangkut lebih cepat, produk tidak over-grinding.
- ✓Tapak kecil, investasi hemat. Sistem mandiri dari bahan bongkah sampai bubuk jadi; tidak perlu bangunan pabrik besar.
- ✓Ganti mesh dalam hitungan menit. Struktur impeller modular: cukup tukar impeller untuk mengubah rentang kehalusan.
- ✓60% lebih hemat dari ball mill. Konsumsi daya per ton jauh lebih rendah dengan distribusi ukuran yang lebih seragam.
Prinsip Kerja
Material dikecilkan oleh jaw/hammer crusher, diangkat oleh bucket elevator, lalu diberi secara merata ke ruang giling oleh electromagnetic vibrating feeder. Roller berayun menekan cincin trapezium menghancurkan material. Blower sentral meniup bubuk ke classifier: fraksi kasar jatuh kembali untuk digiling ulang, fraksi halus masuk cyclone collector sebagai produk. Udara sisa dibersihkan bag filter — sistem berjalan pada tekanan seimbang positif-negatif tanpa debu keluar.
Spesifikasi Teknis
Parameter MTM
| Model | MTM100 | MTM130 | MTM160 |
|---|---|---|---|
| Jumlah roller | 4 | 5 | 6 |
| Ukuran roller × tinggi (mm) | Φ310×170 | Φ410×210 | Φ480×270 |
| Diameter ring (mm) | Φ950×170 | Φ1280×210 | Φ1600×270 |
| Putaran utama (r/min) | 130 | 103 | 82 |
| Umpan maks (mm) | <25 | <30 | <35 |
| Kehalusan (mm) | 1,6–0,045, min 0,038 | sama | sama |
| Kapasitas (t/h) | 3–8 | 6–11 | 9–22 |
| Motor utama (kW) | 37 | 75 | 132 |
| Motor blower (kW) | 37 | 75 | 132 |
| Motor classifier (kW) | 5,5 | 7,5 | 18,5 |
| Elevator | TH210 / 3 kW | TH210 / 3 kW | TH315 / 4 kW |
| Jaw crusher | PE200×350 / 7,5 kW | PE250×400 / 15 kW | PE250×750 / 22 kW |
| Feeder | GZ2F / 0,15 kW | GZ3F / 0,2 kW | GZ3F / 0,2 kW |
Material & Aplikasi
- Batu kapur
- Kalsit
- Gipsum
- Barit
- Talk
- Kaolin
- Bentonit
- Fly ash
- Klinker semen
- Arang
Proyek Terkait
Studi Kasus

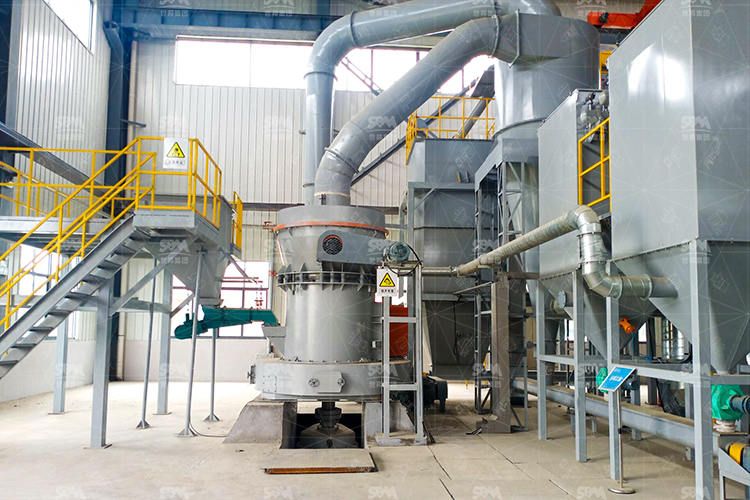

Lini penggilingan batu bara — Shaanxi
Sistem MTM lengkap dengan pulse dust collector.
Pertanyaan Umum
Apa bedanya MTM dengan mill Raymond lawas?
MTM memakai impeller hisap udara generasi baru (efisiensi 85% vs 62%), classifier presisi, dan gearbox peredam yang lebih senyap; konsumsi daya turun dan stabilitas mesh naik.
Cocok untuk usaha bubuk kecil?
Sangat cocok. MTM100 dengan 37 kW cocok untuk kapasitas 3–8 t/h dengan investasi minimal dan instalasi tanpa fondasi dalam.
